R&S®ESRP EMI 测试接收机专用于开发阶段的诊断测量和预一致性测量，以便产品准备好接受最终的认证测试。在 10 Hz 至 7 GHz 的频率范围内，接收机使用传统的步进式频率扫描或基于 FFT 的时域扫描（可大幅加快测量）测量电磁干扰。R&S®ESRP 也可作为功能全面、强大的信号与频谱分析仪，并适用于实验室应用。R&S®ESRP 配备触摸屏和直观的菜单结构，易于在任何模式下进行操作。

特性和优点
1.复杂的预一致性测量,符合商业和军事标准的干扰测量

·检波器符合 CISPR 16-1-1 标准:准峰值、CISPR 平均值、RMS 平均值
·6dB带宽符合 CISPR 16-1-1 标准:200 Hz、9 KHz、120 kHz和1 MHz
·6dB带宽符合 MIL-STD-461和 DO-160 标准:10 Hz、100 Hz、1 kHz、10 kHz、100 kHz和1MHz

针对重复频率为 10 Hz和更高频率的脉冲提供符合标准的结果。

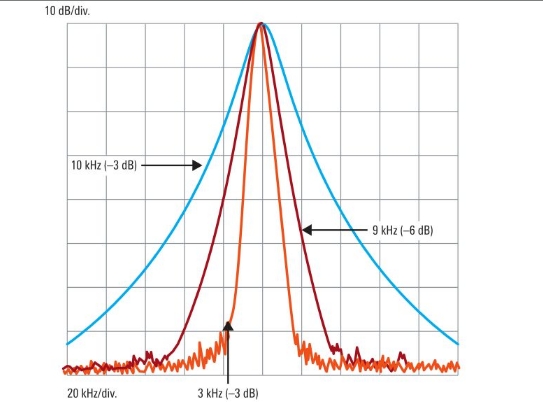

滤波器形状

图中所示为 3 kHz(-3 dB 定义点)、10 kHz(-3 dB 走义点)、9 kHz(-6 dB 定义点)测量带宽对应的形状

2.基于 FFT 的时域扫描，时域扫描加快测量

·相比传统方法，能够显著加快测量

·延长测量时间，便于可靠地检测窄带、间歇干扰信号或单独脉冲

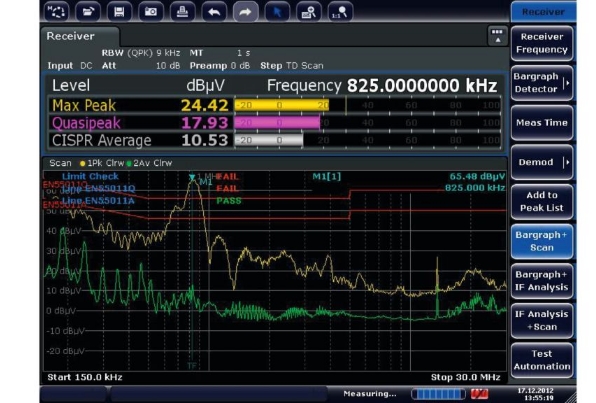

具有时域扫描的条形图和扫描显示

R&S®ESRP 在数秒内通过准峰值和平均值加权执行干扰电压测量。

3.强大的测量和分析功能
·自动测试序列，涵盖预览测量、数据简化以及最终测量
·同步显示最多六个迹线和四个条形图

·预设天线系数和用户创建的转换因子集

·符合商用标准的 EMI 限值线库，具有快捷编辑器
·使用 R&S®ELEKTRA 软件的远程控制测量和自动化EMI测试程序
·中频分析和适合一般实验室应用的广泛分析功能

·跟踪源

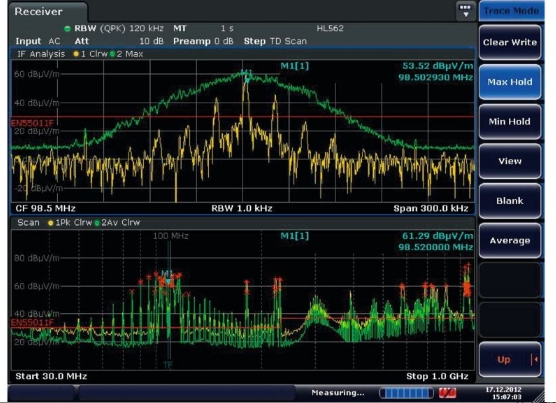

中频分析显示功能(示例)
使用中频分析功能在标记位置连续显示频谱(上方)。可以在预览扫描的存储结果(下方)中设置标记:

4.操作简单

·带有撤消/重做功能的触摸屏用户界面
·一目了然的扫描设置表格
·集成式联机帮助

·将结果和仪器设置保存到内部或外部媒介

·可移动硬盘驱动器 (HDD) 或固态驱动器 (SSD) 以保护测试数据的机密性
·通过 GPIB 或 LAN 远程控
·LabView、LabWindows/CV、VX Plug & Play 驱动程序
·免费固件更新--始终与最新技术发展保持同步

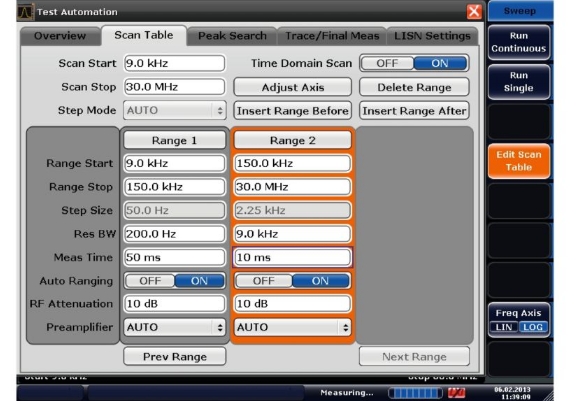

扫描表格定义

定义范围1和2。使用单独的范围设置自动测量所有范围(最多10个)的所有频率分段。

5.同样非常适合移动应用
·坚固的紧凑型设计，提供可选的加固外壳(R&S@FSV-B1);；
·适用于外场应用的直流电源(R&S@FSV-B30)和外部电池盒(R&S@FSV-B32)；
·耐高振和冲击负荷的可移动固态驱动器(SSD)(R&S@ESRP-B18)。

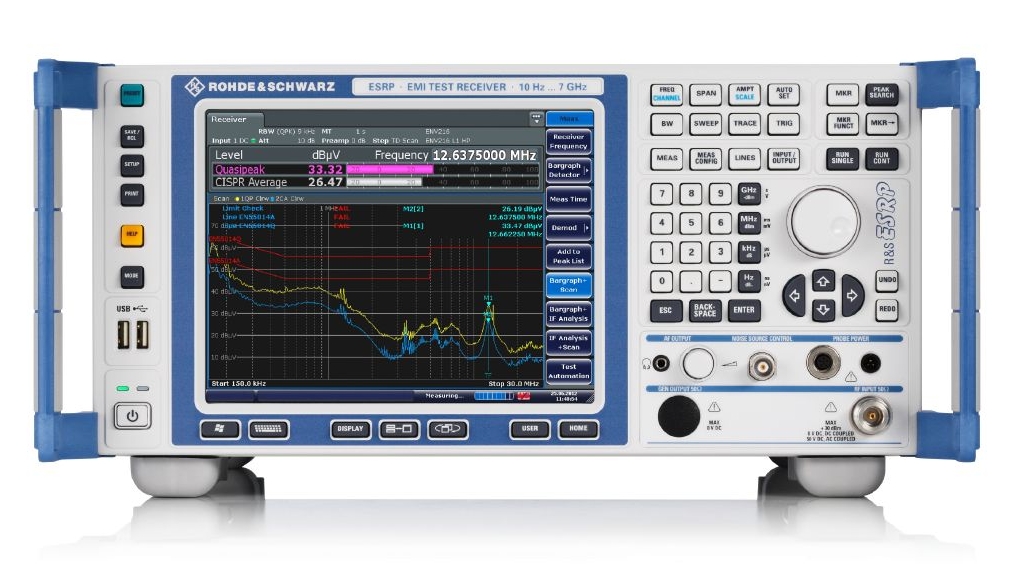

R&S®ESRP

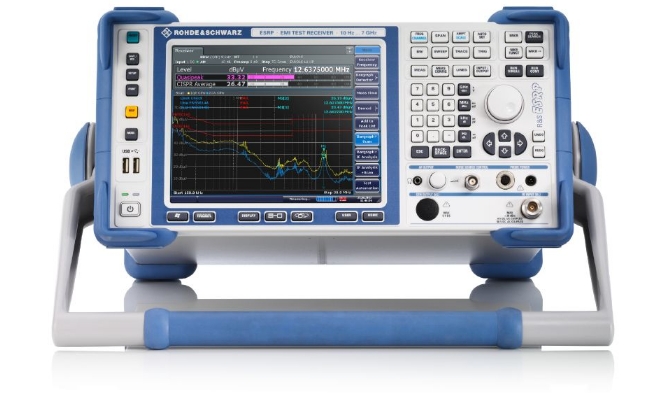

R&S®ESRP和手柄(前视图)
