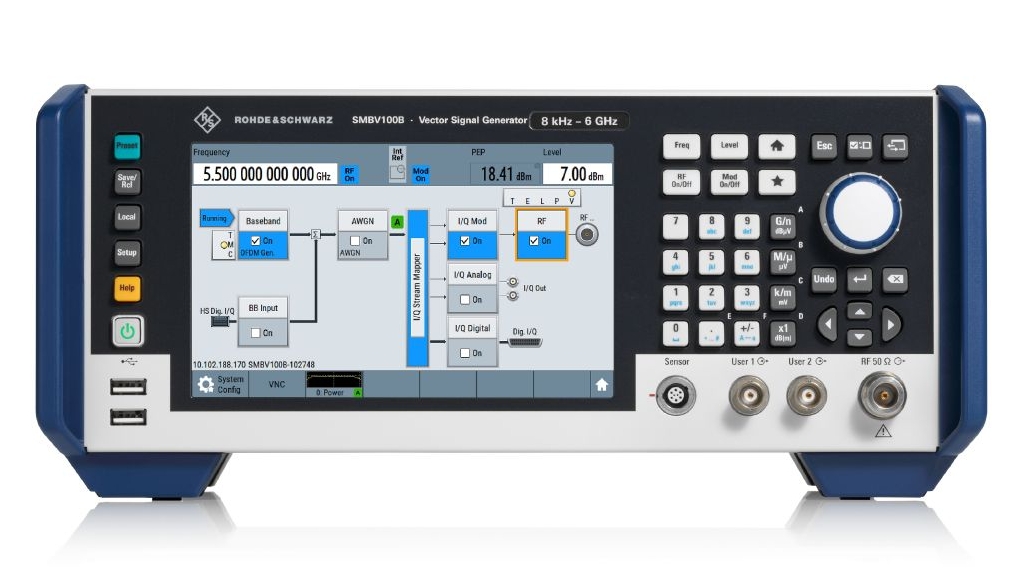

先进的 R&S®SMBV100B 矢量信号发生器为同类产品树立了标杆。R&S®SMBV100B 具有高输出功率、充分校准的宽带信号生成和直观的触摸屏操作，非常适用于各种应用。

SMBV100B 始终符合 5G NR、LTE 和 WLAN 等最新的主要数字通信标准，是接收机和组件特征校准的优选测试解决方案。

R&S®SMBV100B 配备多种 GNSS 选件，从而转变为可靠、功能全面的 GNSS 模拟器。凭借先进的模拟功能，该仪器可以在受控条件下运行逼真、复杂且可重复的 GNSS 场景。

主要特点

1.优越的信号质量

·即使在高输出功率电平下，仪器也能针对 20 MHz LTE 信号提供 0.2% 的出色 EVM 性能。
·低于 -72 dB 的卓越 ACPR 值(WCDMA 测试模型1，64 DPCH,测量值)
·具备低 SSB 相位噪声，在1GHz、20 kHz 偏移时低于 -134 dBc(测量值)。

·实时补偿测试夹具的影响。

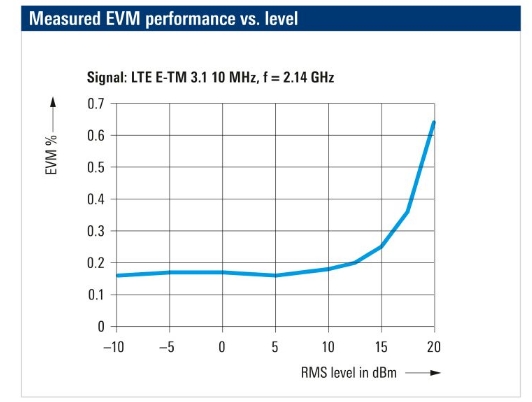

EVM 性能测量值与电平
EVM 性能测量值与 RMS 电平(R&S@SMBV100B 配备R&SSMBVB-K31和R&SSMBVB-B32选件)

2.宽调制带宽，具备优等精度
为满足更高调制带宽的需求，R&S@SMBV100B 具备高性能基带。信号发生器具有智能内部实时频率响应校正功能，可在1GHz的全带宽中实现低于0.3dB(测量值)的头等幅度平坦度。

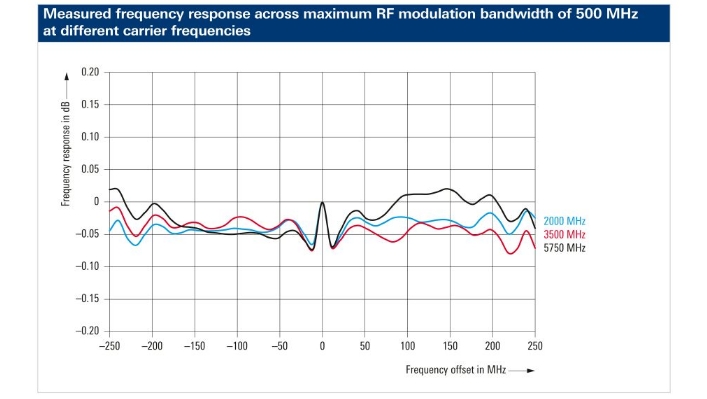

频率响应测量值

不同载波频率下 500 MHz最大射频调制带宽中的频率响应测量值。

3.出色的功率特性，高输出功率和出色的电平精度
配备合适的选件后，R&S@SMBV100B 可在几乎整个频率范围内提供高达 +34 dBm(1GHz 时的测量值)的输出功率，且电平规定值增加至 +25 dBm。校准之后，信号发生器必须重复目精确地设置每个测试序列的电平值。R&S@SMBV100B 可提供出色性能，电平可重复性测量值低于 0.09 dB。

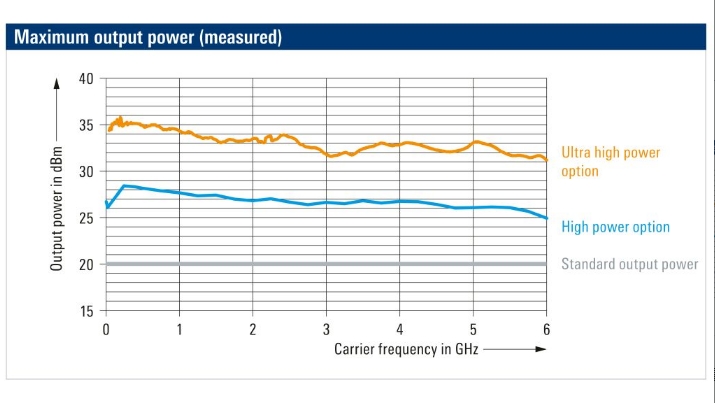

最大输出功率(测量值)

基本单元的输出功率测量值，配备高功率选件(R&SSMBVB-K31)和附加超高功率选件(R&SSMBVB-B32)。

4.非常适用于 GNSS 模拟
R&S@SMBV100B 配备多种 GNSS 选件,从而转变为可靠、功能全面的 GNSS 模拟器。凭借先进的模拟功能，该仪器可以在受控条件下运行逼真、复杂且可重复的 GNSS 场景。这包括真实模拟 GNSS 轨道、信号传播影响、系统误差以及用户环境。

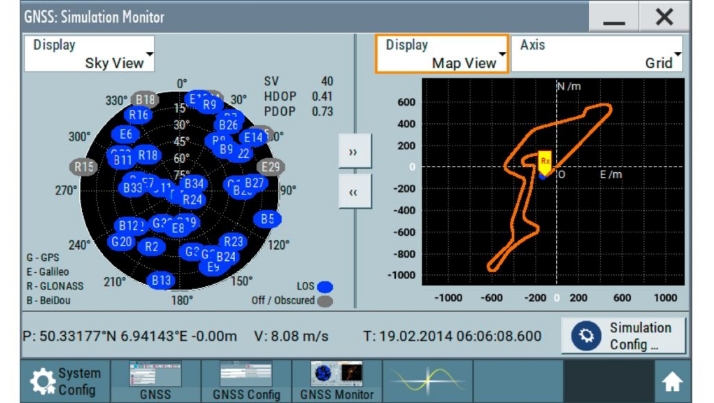

为移动的 GNSS 用户仿真 GPS/格洛纳斯/北斗/伽利略星座组合

5.易于使用
R&S@SMBV100B 实用仪器采用直观化操作概念，非常符合人体工程学。这款可自定义的仪器也可满足未来要求。

·7"触摸屏，操作便捷

·上下文关联的联机帮助系统和 SCPI记录，轻松实现自动化
·
·内部实时信号生成

SMBV100B 用户界面

6.轻松升级
R&SeSMBV100B 可随时根据特定需要而量身定制
配置仪器硬件时只需考虑几个因素。这款仪器共提供六个硬件选件。软件选件可在客户场所使用激活码现场添加。
仪器在工厂经过完全校准。升级仪器以扩展频率范围、带宽或输出功率后，无需停工以维修仪器。

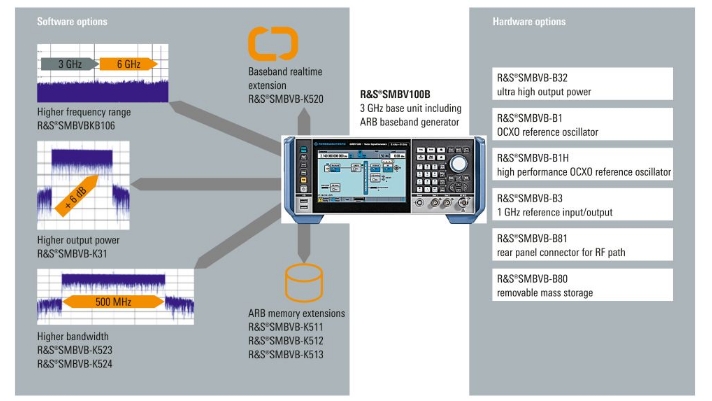

重要软件和硬件选件概览
