R&S®FSWP 相位噪声分析仪和 VCO 测试仪结合噪声极低的内部源与互相关技术，具备高灵敏度。它可在数秒内测量雷达等应用中高度稳定的信号源的相位噪声和幅度噪声。R&S®FSWP 还具备脉冲信号测量、残余相位噪声（包括脉冲噪声）特性测量以及集成式高端信号与频谱分析等选件，是一款独特的测试仪器。

主要特点：
1.高端信号与频谱分析仪和相位噪声测试仪集于一体；
2.互相关保证即使是脉冲信号也能高度灵敏地同步测量幅度噪声和相位噪声；
3.频率范围介于 1 MHz 至 50 GHz，使用外部混频器时高达 325 GHz；
4.内部源可用于测量脉冲信号的残余相位噪声；
5.SCPI 记录器简化代码生成。

出色的测量速度
节省时间，测量吞吐量提高数倍
R&SFSWP 的内部信号源只需少量的互相关，即可测量介质振荡器(DRO) 和恒温晶体振荡器 (OCXO)等非常灵敏的振荡器，节省了大量时间。R&S@FSWP 相位噪声分析仪具备硬件加速信号处理性能，能够实时测量相位噪声。快速测量是一个重要因素，可以加快从开发到制造的流程，同时提高生产吞吐量。

相位噪声测量
使用互相关的高端 OCXO 相位测量

优异的灵敏度
高度灵敏地测量相位噪声和幅度噪声
R&S@FSWP 内部本振的相位噪声性能几乎优于市面上所有可用的信号发生器。得益于分析仪的低噪声内部源，只需少量的互相关即可测量优质振荡器。这可以实现快速测量。

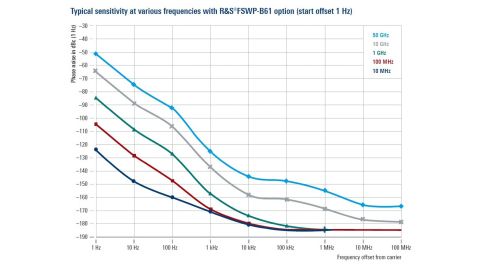

相位噪声和灵敏度
结果可以显示在多个单独窗口或一个窗口中。

优异的灵活性
高端相位噪声分析仪和信号与频谱分析仪集于一体
用户可以检查频谱并解调信号，以测量不同测星通道中的误差矢量幅度(EVM) 或脉冲特性。自动测试系统设计人员无需购买其他频谱分析仪或矢量信号分析仪，节省了工作台空间和成本。R&SFSWP是一项面向未来的投资。这款仪器以高端 R&S@FSW 为基石，具有独特的射频性能和出色的灵敏度。

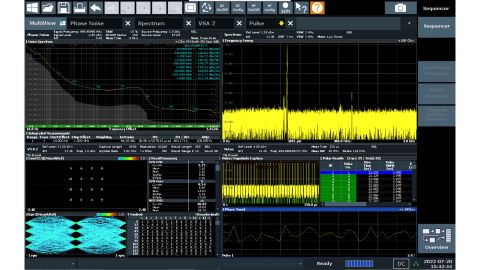

R&S FSWP 提供所有功能
矢量信号分析、脉冲信号分析、高阶谐波测量、灵敏的相位噪声测量等。

脉冲信号的相位噪声
轻松分析脉冲信号源
雷达应用中所用脉冲源的相位噪声测量变得简单。R&S@FSWP 能够即时采集信号并计算所有脉冲参数。分析仪采用互相关技术以进行相位噪声测试，并自动测定脉冲源测量所需的触发选通参数。与其他方法相比，R&SFSWP 可以通过选通方法实现更大的动态范围以进行脉冲相位声测量。

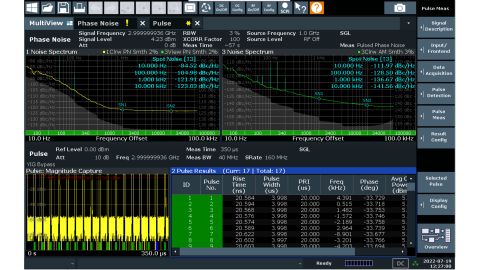

脉冲信号分析
自动测量时域中的脉冲参数和频域中的相位噪声。

残余/加性相位噪声测量
脉冲和连续波信号的残余相位噪声测量
对于高端雷达应用，需要知道放大器等组件在信号路径中产生的附加相位噪声，因为这会影响脉间相位稳定性。必须在实际条件下使用脉冲信号测试这些组件。R&S FSWP 提供内部信号源以测量残余相位噪声或脉间相位稳定性，并为其他外部源提供附加输入。

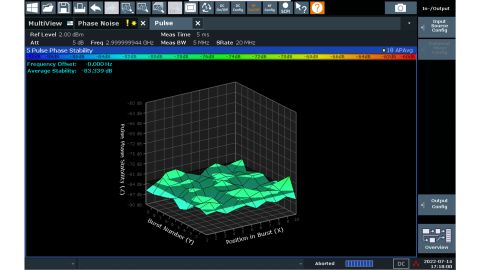

脉间相位稳定性
多个突发信号的脉间相位稳定性 3D 图。

轻松进行 VC0 特性测量
自动测量 VCO 参数
R&S FSWP 配备噪声极低的内部直流源，以控制压控振荡器 (VCO) 并为其供电。R&S FSWP 不仅测还测量相对于调谐电压的高阶谐波功率。分析仪还显示各种偏移频率下相对于量 VCO 的基本电压，
调谐电压的相位噪声。

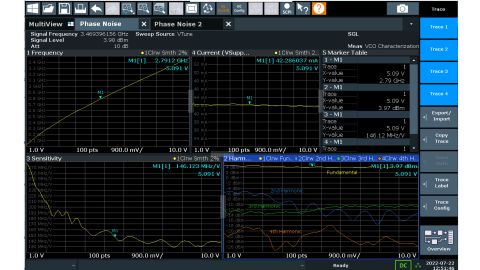

VC0 结果
频率、输出功率、调谐斜率和电流消耗与调谐电压。

瞬态分析
时域中的频率和相位测量
R&S FSWP 具有8GHz带宽，能够分析一段时间内的频率或相位特性。R&SFSWP 还提供低至 40MHz 的窄带分析功能，以便详细分析锁相环的瞬态响应。

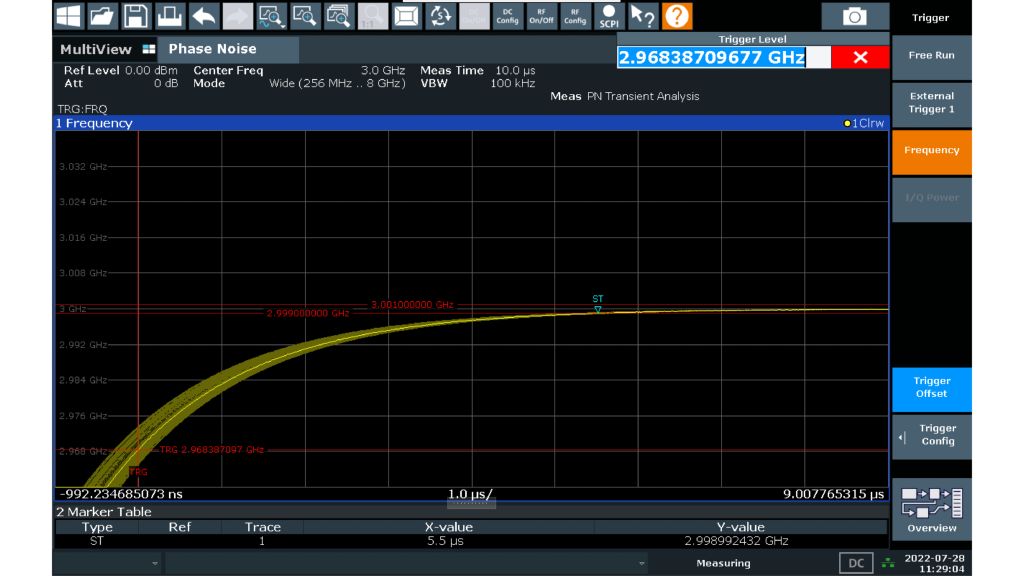

瞬态分析
合成器频率稳走的余晖显示。

并行测量幅度和相位噪声
同时测量幅度噪声和相位噪声
R&S FSWP 能够同步测量幅度噪声和相位噪声，频率偏移高达 30 MHz。分析仪可以在一个窗口或多个单独窗口中同时显示结果。

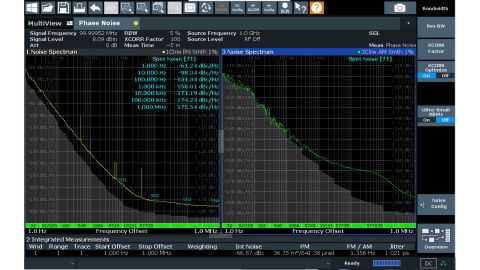

幅度和相位噪声
灰色区域表示通过互相关得以改善的灵敏度情况，黄色迹线为相位噪声，绿色迹线为调幅噪声。

阿伦方差
根据近载波相位噪声计算阿伦方差
为了测量振荡器的频率稳定性，R&S FSWP 根据相位噪声计算阿伦方差，显示时间可达一百万秒(最小偏移:1μHz)。不同于时域方法，这种方法能够轻松抑制相位噪声频谱中的杂散发射等不良影响。互相关还可以抑制内部信号源的相位噪声引起的短时干扰。

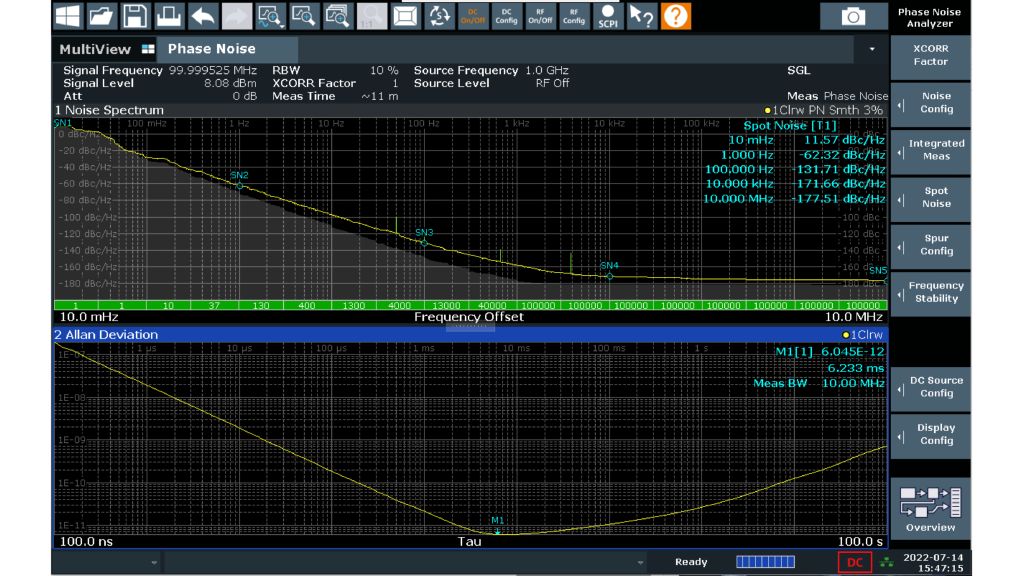

阿伦方差和相位噪声
根据相位噪声测量计算 33 ns至10s的阿伦方差，偏移范围为0.1 Hz至30 MHz。
