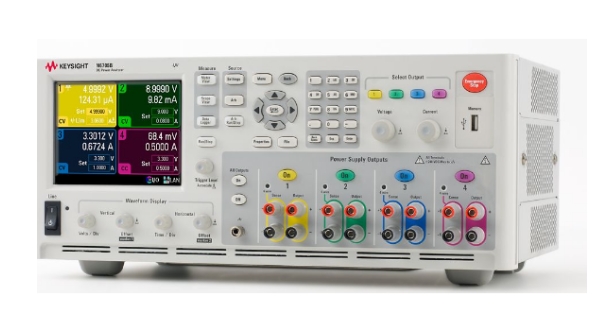

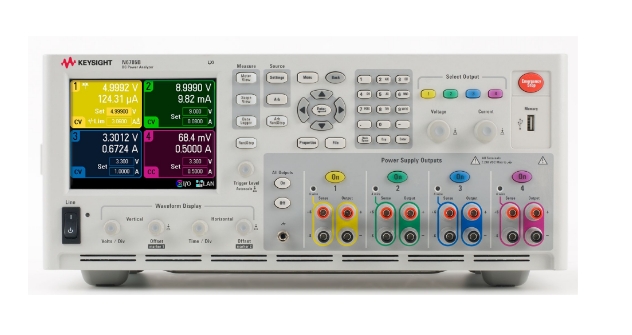

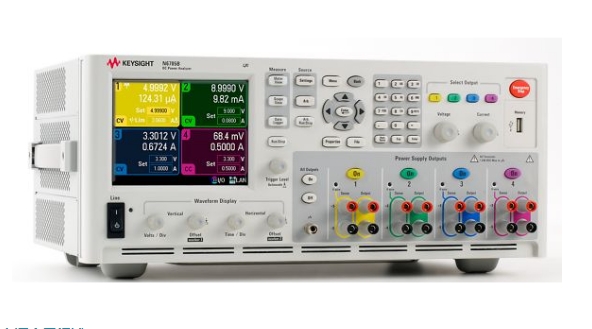

是德N6705B电源，全称为是德N6705B直流电源分析仪，是一款功能强大的测试设备，广泛应用于电子设计、测试与验证等领域。

一、是德N6705B电源产品特点：

1.模块化设计：N6705B采用模块化设计，将多达4个先进电源与数字万用表、示波器、任意波形发生器和Data logger特性融为一体，可以显著提高向被测件提供直流电压和电流以及进行测量的效率。

2.高性能测量：

电压表精度：高达0.025% + 50µV，高达18位。

安培计精度：高达0.025% + 8nA，高达18位。

任意波形发生器功能：带宽高达100kHz，输出功率高达300W。

示波器功能：可对电压和电流进行数字化处理，200kHz，512kpts，高达18位。

3.灵活配置：N6705B是一款4插槽主机，可安装多达4个直流电源模块，总输出功率高达600W。模块需单独订购，有20多款直流电源模块可供选择，包括基础型、高性能型和精密型等。

4.数据存储与记录：

Data Logger功能：测量间隔从20µs到60s，每个数据记录器最多存储5亿个读数。

非易失性数据存储器：4GB（或1GB，具体取决于不同资料），可用于存储数据记录、示波器迹线、仪器设置等。

5.易用性：

直观操作：通过直观、专用的物理控制系统控制通用功能，大型彩色图形显示屏便于查看复杂数据。

编程接口：可通过标配的GPIB、LAN和USB接口进行编程，符合LXI C类标准。

软件支持：可与14585A控制和分析软件一起使用，获得更强大的控制和分析功能。

二、是德N6705B电源应用领域：

1. 电子设备的电源测试

多路供电设备：N6705B直流电源分析仪提供1至4路高性能电源输出，适用于需要多路供电的电子设备，如集成电路板（如FPGA的供电与关机）。这些设备在上电或断电时需要保持严格的顺序，N6705B内置的开、关时延设置能保证准确的时序输出性能。

电池供电设备：对于手机、平板电脑、便携式医疗设备（如便携式血压计）等电池供电设备，N6705B能够进行耗电分析，帮助优化续航时间。其高精度电流测量功能（包括nA级电流测量）和快速采样率（高达200 kHz）能准确捕捉设备的动态电流变化。

2. 恶劣环境下的电源性能测试

工业及军用设备：对于在恶劣条件下工作的设备（如汽车、坦克、飞机、卫星等），N6705B能够结合其任意波形发生器功能，输出ISO 16750标准中的瞬态电压波形，以模拟实际工作环境中的电源波动，评估设备的电源适应性和稳定性。

3. DC-DC电源模块的测试

电源适配器：在电子产品中广泛使用的DC-DC电源适配器，其性能直接影响产品的整体电源质量。N6705B能够作为一体化的DC-DC测试仪，同时提供电源、负载、示波器等多种功能，满足DC-DC电源模块的全面测试需求。

4. 子电路功耗分析

整机功耗分解：在复杂的电子设备中，整体功耗由多个子电路共同决定。N6705B的SMU模块可以将电流表功能直接串入到需要观察的电路中，实现对子电路电流的精确测量和分析。

5. 电池充放电测试

电池容量测量：N6705B结合其双象限模块，能够完成电池的充电、放电和实时电压、电流的可视化测量。这对于精确测量电池的充放电容量、电压区间与容量的分布等性能指标具有重要意义。

6. 自动化测试系统（ATE）

系统集成与优化：N6705B的模块化设计和小尺寸特性（1U机架空间）使其成为ATE系统的理想选择。测试系统设计人员可以灵活地混合和匹配不同的电源模块，以优化测试系统的性能、功率和价格。
