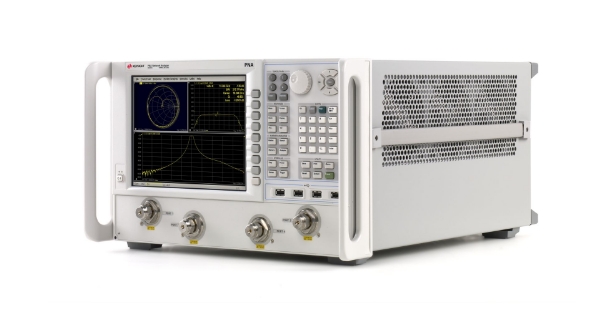

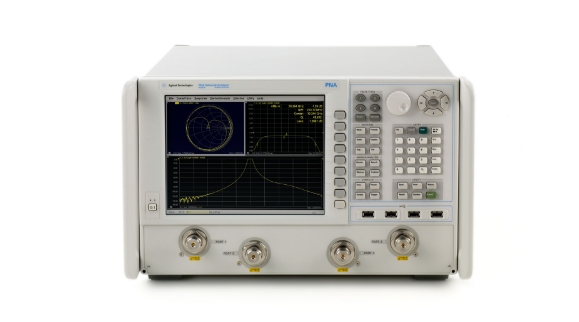

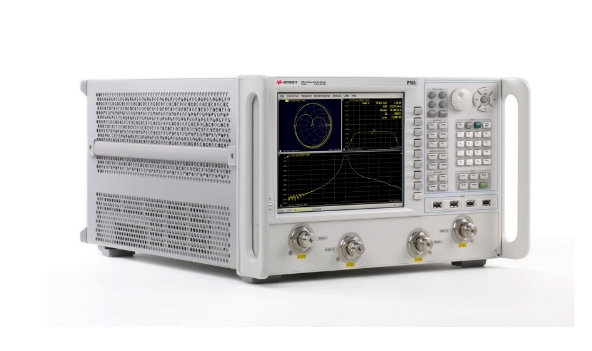

N5222A网络分析仪是由Keysight（原安捷伦）公司生产的一款26.5 GHz微波网络分析仪。该分析仪以无与伦比的精度测量射频设备的线性特性，是业界性能最高的微波网络分析仪之一。

一、是德N5222A网络分析仪主要特性与技术指标：

1.频率范围：N5222A支持10 MHz至26.5 GHz的频率范围，覆盖了广泛的射频和微波频段。

2.端口配置：提供2端口（单信号源）或4端口（两个内置信号源）的配置选项，满足不同测试需求。

3.动态范围：具有127 dB的系统动态范围和132 dB的接收机动态范围，确保在高动态范围下仍能保持测量精度。

4.测量点数与通道数：支持多达100,001个测量点和200个通道，提供丰富的测试数据支持。

5.输出功率与扫描范围：具备高输出功率（+13 dBm）和宽功率扫描范围（38 dB），适应不同功率水平的测试需求。

6.精度与稳定性：在测试端接口使用0.1 dB压缩和+12 dBm输入功率时，表现出色的动态精度。在10 Hz中频带宽时，具有-114 dBm的低本底噪声，确保测量结果的稳定性和准确性。

二、是德N5222A网络分析仪附加功能与选件：

N5222A网络分析仪提供了多种附加功能和选件，以满足用户的不同需求：

1.频率捷变扫频：可选功能，可根据测试需求调整频率，控制测试结果。

2.S参数测试套件：内置行业标准的S参数测试套件，轻松进行各种射频设备测试。

3.故障检测功能：包括内置的故障点距离测试和灵活的故障类型检测功能，帮助用户快速定位和解决设备故障。

4.升级选项：用户可以将分析仪升级到4端口配置，以获得更高的测试精度和更大的测试范围。

5.多种测量模式：支持S参数、噪声系数、阻抗分析等多种测量模式，满足不同领域的测量需求。

6.硬件选件：如双端口单源配置、四端口单源配置、计量配置、扩展功率范围配置等，用户可根据实际需求进行选择。

三、N5222A网络分析仪应用领域：

1.无线通信：用于测试射频和微波电路的性能，如滤波器、放大器、天线等。

2.有线通信：可用于测试高速数字电路的性能，如背板、连接器、电缆等。

3.微波和毫米波测量：如毫米波雷达、卫星通信等。

4.航空航天：在航空航天领域用于测试各种精密的电子设备。

5.汽车电子：用于汽车中的射频和微波设备测试，确保信号完整性和设备性能。
